詳細參數
|
整車技術參數 |
|||
|
車輛品牌 |
東風特商 |
上牌類型 |
黃牌B照 |
|
適配吊機 |
8噸/10噸 |
吊機品牌 |
徐工雙泵 |
|
吊臂形式 |
直臂/折臂 |
駕駛室 |
T702 |
|
發動機 |
玉柴180馬力 |
變速箱 |
8檔 |
|
外形尺寸 |
9×2.5×3.65米 |
總質量 |
15.9噸 |
|
貨箱尺寸 |
5.8×2.4×0.55米 |
整備質量 |
12.58噸 |
|
車架 |
300mm專用大梁 |
輪胎型號 |
10.00鋼絲胎 |
|
車橋 |
11.5噸后橋 |
制動系統 |
斷氣剎 |
|
軸距 |
5.1米 |
準乘人數 |
3 |
|
排量 |
6494(ml) |
最高車速 |
90km/h |
|
東風特商8噸雙聯泵隨車吊吊機參數 |
||||
|
徐工8噸四節單聯泵 |
徐工8噸四節雙聯泵 |
徐工10噸四節單聯泵 |
徐工10噸四節雙聯泵 |
|
|
最大起重量(kg) |
8000 |
8000 |
10000 |
10000 |
|
最遠起重量(kg) |
1100 |
900 |
1500 |
1300 |
|
工作半徑(m) |
11.5 |
13.3 |
12 |
13.8 |
|
舉升高度(m) |
13.5 |
15 |
14 |
15.5 |
|
吊機自重(kg) |
3315 |
3475 |
3765 |
3955 |
|
支腿跨距(mm) |
2280—5580 |
2324—5624 |
2280—5580 |
2324—5624 |
|
回轉角度 |
360度全回轉 |
360度全回轉 |
360度全回轉 |
360度全回轉 |
底盤配置：
東風8噸雙聯泵隨車吊采用東風特商隨車吊專用底盤，玉柴180馬力發動機，陜齒8檔變速箱，前橋5.5噸，后橋11.5噸，300mm三層直通大梁，吊機底座在三層大梁基礎上裝配徐工原廠副梁一根，實現吊機與副梁的無縫對接，全車標配10.00鋼絲胎，帶方向助力，ABS，斷氣剎制動系統，剎車帶自動調節臂，大燈帶調節功能，擋泥板帶防飛濺裝置。
貨箱配置：
東風8噸雙聯泵隨車吊嚴格按照國家公告要求，貨箱長5.8米，寬2.4米，高0.55米，龍門架采用槽鋼材質，與吊機連接位置的副梁采用方管，貨箱底部橫梁可選槽鋼或方管，貨箱底板采用5mm厚國標材料，邊板采用方塊形式，根據需要可選裝爬梯，選擇帶爬梯的隨車吊時，貨箱底部縱梁及橫梁均采用方管材質，橫梁間距在30公分左右，主要用于運輸挖機等工程機械，實現一車多用。
吊機配置：
東風特商單橋隨車吊底盤上裝可配8噸吊機，10噸吊機，這兩款噸位吊機均可選擇基本臂單聯泵或加長臂雙聯泵款式，基本臂與加長臂吊臂長度相差1.5米，標配徐工牌前后四支液壓支腿，高空座椅。

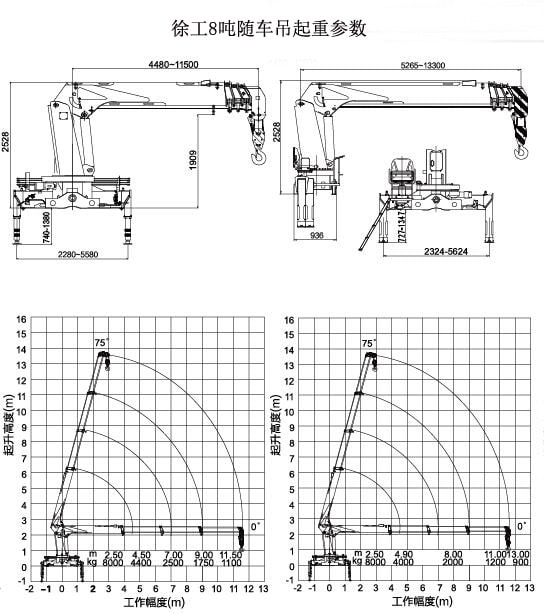

上圖所示為徐工8噸四節臂隨車吊起重參數圖片，8噸四節臂單聯泵吊臂長4.48米，全伸臂長度可達11.5米，水平方向最遠可吊1.1噸，仰角達到75度時舉升高度可達13.5米，360度全回轉，液壓系統最大流量55L/min。
徐工8噸雙聯泵不伸臂長5.26米，全伸臂長度可達13.3米，水平方向最遠可起吊0.9噸，仰角達到75度時舉升高度可達15米，360度全回轉，液壓系統最大流量可達95L/min，供油量大，起吊更順暢。
產品優勢：
1.東風特商隨車吊專用底盤，300mm直通三層大梁，與直通兩層局部三層大梁相比，承載能力更強；
2.上裝可配10噸吊機，與單橋隨車吊相比，所配吊機噸位更大，用途更廣；
3.徐工8噸雙聯泵吊機吊臂比普通吊臂長1.5米左右，吊臂伸的更長，吊的更遠；
4.雙聯泵吊臂所配液壓系統流量為95L/min，比基本吊臂流量大，起吊不卡頓，速度也快，而且能夠同時操作多個支腿動作。
工作實拍

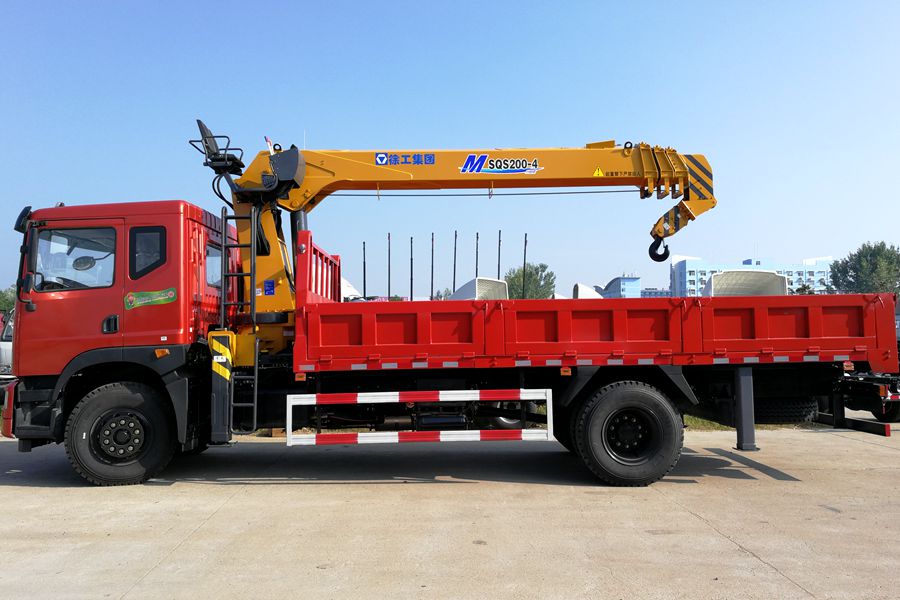

東風8噸雙聯泵隨車吊左側實拍圖片

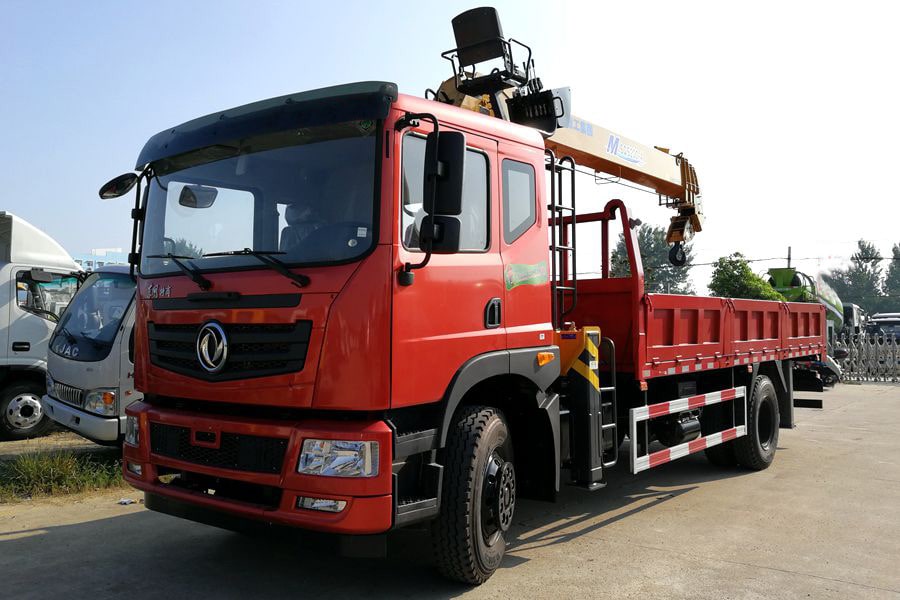

東風8噸雙聯泵隨車吊正側實拍圖片
