詳細參數
|
整車技術參數 |
|||
|
車輛品牌 |
江鈴雙排 |
上牌類型 |
藍牌c照 |
|
適配吊機 |
2噸/3.2噸 |
吊機品牌 |
徐工 |
|
吊臂形式 |
直臂/折臂 |
駕駛室 |
雙排 |
|
發動機 |
五十鈴116馬力 |
變速箱 |
5檔 |
|
外形尺寸 |
5.995×2.06×2.95米 |
總質量 |
4.495噸 |
|
貨箱尺寸 |
2.77×1.85×0.38米 |
整備質量 |
3.255噸 |
|
車架 |
180mm專用大梁 |
輪胎型號 |
7.00鋼絲胎 |
|
車橋 |
后橋3噸 |
制動系統 |
油剎 |
|
軸距 |
3360(mm) |
準乘人數 |
2+3 |
|
排量 |
2771(mm) |
最高車速 |
100(km/h) |
|
江鈴雙排徐工2噸/3.2噸隨車吊吊機參數 |
||||
|
2噸二節臂 |
2噸三節臂 |
3.2噸二節臂 |
3.2噸三節臂 |
|
|
最大起重量(kg) |
2000 |
2000 |
3200 |
3200 |
|
最遠起重量(kg) |
400 |
255 |
950 |
500 |
|
工作半徑(m) |
5.8 |
7.7 |
5.5 |
7.5 |
|
舉升高度(m) |
6.8 |
9 |
6.8 |
9.5 |
|
吊機自重(kg) |
875 |
950 |
1105 |
1229 |
|
支腿跨距(mm) |
1874—3024 |
1874—3024 |
1989—3329 |
1989—3329 |
|
回轉角度 |
360度全回轉 |
360度全回轉 |
360度全回轉 |
360度全回轉 |
底盤配置：
徐工2噸隨車吊采用江鈴順達雙排駕駛室，五十鈴116馬力國五發動機，5檔變速箱，全車7.00鋼絲胎，3噸后橋，軸距3360mm，貨箱長2.77米 ，油剎制動系統，ABS防抱死系統，可選裝空調，方向助力。
吊機配置：
江鈴雙排徐工2噸隨車吊底盤常配的是2噸吊機，可選2節臂或是三節臂，360度全回轉操作，標配前支腿，可加裝液壓后支腿。

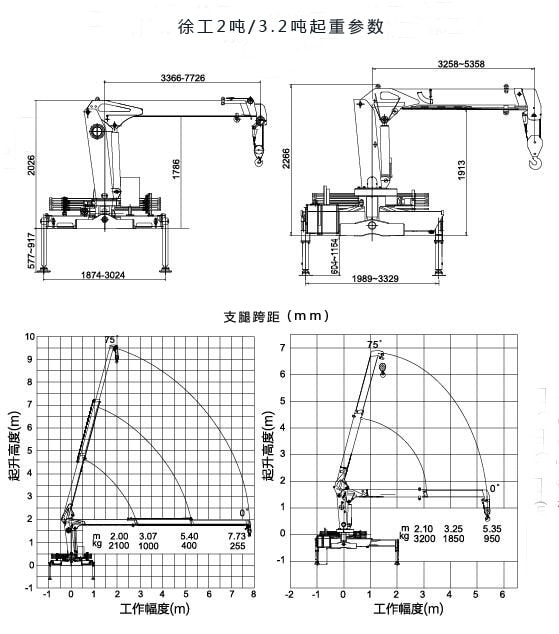

上圖所示為徐工2噸三節，3.2噸二節吊機，徐工2噸三節臂吊臂不伸臂長3.36米，全伸臂長7.73米，水平方向起重參數為：工作半徑7.73米起重255kg，5.4米起重400kg，3.07米起重1000kg，2米時起重2100kg。
徐工3噸隨車吊二節直臂工作半徑5.5米，舉升高度6.8米，水平方向起重參數為：吊臂伸5.35米起吊950kg，3.25米起吊1850kg，2.1米起吊3200kg。
實際起吊重量與起吊方位，仰角，吊臂長度有關，仰角越大，起吊重量也會越大，配不同品牌的吊機，工作半徑，舉升高度 ，不同吊臂長度的起吊重量也不一樣。
